Bag-in-Box plnička MK BiB 420
Spoločnosť Maurer Gép patrí medzi renomovaných výrobcov technológií pre spracovanie ovocia, zeleniny a poľnohospodárskych produktov. Ich zariadenia sú navrhnuté pre profesionálne prevádzky s dôrazom na spoľahlivosť, hygienu a jednoduchú integráciu do spracovateľských liniek. Ich riešenia sú navrhnuté tak, aby zvyšovali efektivitu spracovateľských liniek od malých fariem až po veľké priemyselné závody v 70 krajinách sveta.

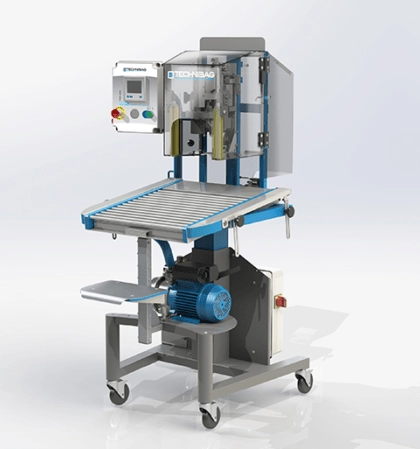

Maurer Gép BIB 420 je vysokovýkonná, poloautomatická priemyselná plnička navrhnutá na kontinuálne balenie pasterizovaných ovocných a zeleninových štiav, muštov, sirupov, koncentrátov, cideru alebo vína do vriec Bag-in-Box (BiB) a Stand-up Pouch (puzdier). Stroj je navrhnutý pre najnáročnejšie priemyselné prevádzky, veľkoobjemové muštárne, konzervárne a veľké vinárstva, ktoré vyžadujú extrémny výkon až 420 vriec (3L) za hodinu (približne 1 300 litrov za hodinu). Spojením nezničiteľnej manuálnej pákovej hlavy, zosilneného čerpadla s veľkoformátovým potrubím a pneumatického ventilu dosahuje tento model špičkovú produktivitu bez zbytočných technických komplikácií.
Obsluha vykonáva iba dva úkony – vloženie prázdneho hrdla do svorky a odobratie naplneného obalu. O všetko ostatné sa postará pokročilý pneumatický systém a výkonná hydraulika.
Priebeh plniaceho cyklu
Vďaka integrácii výkonných pneumatických piestov funguje BIB 420 v bleskovom a pre obsluhu maximálne komfortnom režime:
Založenie: Operátor iba ručne zasunie hrdlo prázdneho BiB vreca alebo Stand-up Pouch puzdra do nerezovej upínacej svorky.
Automatický proces (Stlačenie Štart): Pneumatické rameno pevne uchopí uzáver (napr. kohútik Vitop) a mechanicky ho vytiahne z hrdla. Plniaca ihla sa automaticky prisunie a vzduchotesne uzavrie okruh.
Vákuum a vysokorýchlostné plnenie: Stroj najskôr odsaje prebytočný vzduch z vreca (podtlak) a následne spustí zosilnené nerezové čerpadlo. Šťava prúdi cez širšie potrubné vedenie bleskovou rýchlosťou.
Dostrek dusíka a zátkovanie: Akonáhle kalibrovaná digitálna váha zaznamená cieľovú hmotnosť, pneumatický ventil ostro odsekne prúd šťavy, hlava vstrekne ochrannú atmosféru (dusík) proti oxidácii a pneumatický piest zalisuje zátku späť do hrdla s presne stanovenou konštantnou silou.
Odsun: Svorka sa uvoľní a hotové vrece hladko skĺzne po integrovanom naklonenom valčekovom stole smerom k baleniu do kartónov.
| Parameter | |
|---|---|
| Výkon plnenia | 420 × 3 l BiB / h |
| Elektrické pripojenie | 400 V / 3-fázové |
| Príkon | 1 kW |
| Plniaca teplota produktu | do 95 °C |
| Objem plnenia | 1,5 – 20 l |
| Presnosť plnenia | ±1 % |
| Materiál | Nerezová oceľ WNr. 1.4301 / AISI 304 |
| Rozmery | 1030 × 800 × 1600 mm |
| Hmotnosť | 120 kg |
| Spotreba stlačeného vzduchu | max. 250 l/h |
| Tlak stlačeného vzduchu | 7 – 10 bar |
| Dusíkový ventil | programovateľný |
| Vákuový ventil | programovateľný |
| Pripojenia | DN25 |
| Integrované čerpadlo | áno |
| CIP systém | áno |
| Ovládanie | dotykový displej |
| Kompatibilita ventilov | Vitop® |
| Typ produktov | nízkoviskózne tekutiny |
