Schneider AT Typ FU

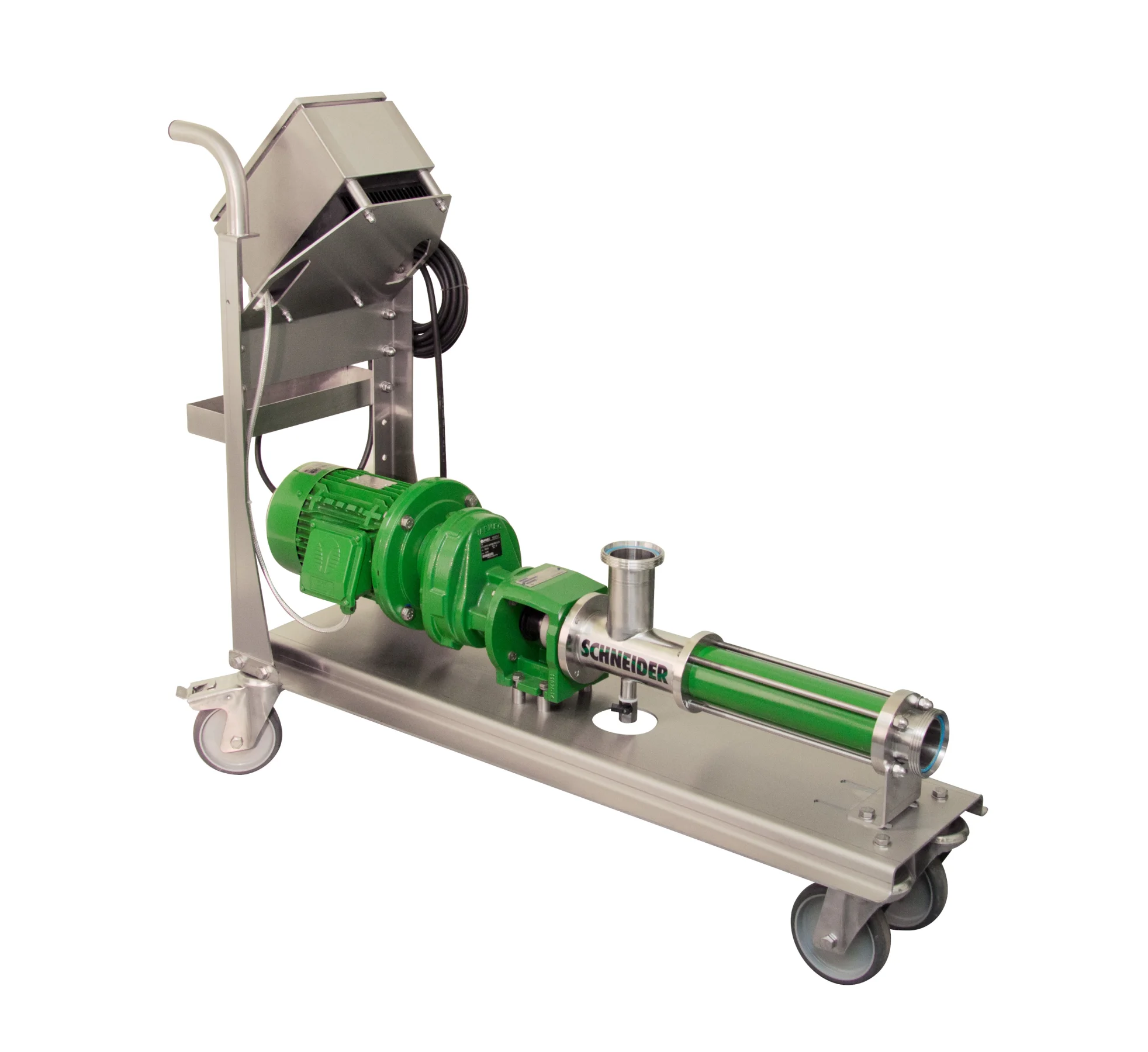

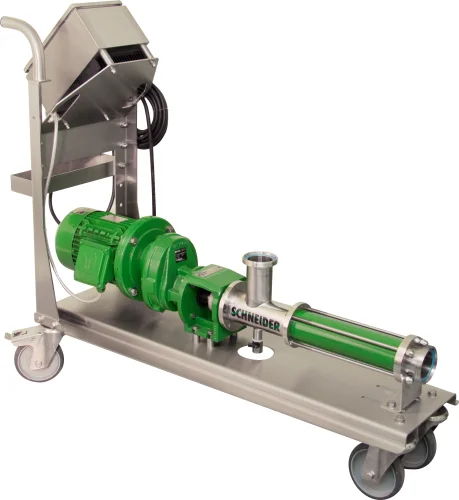

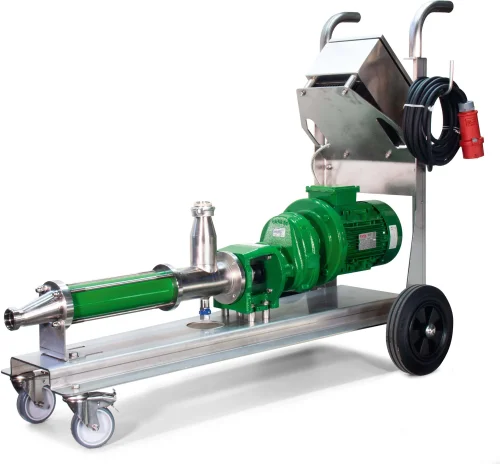

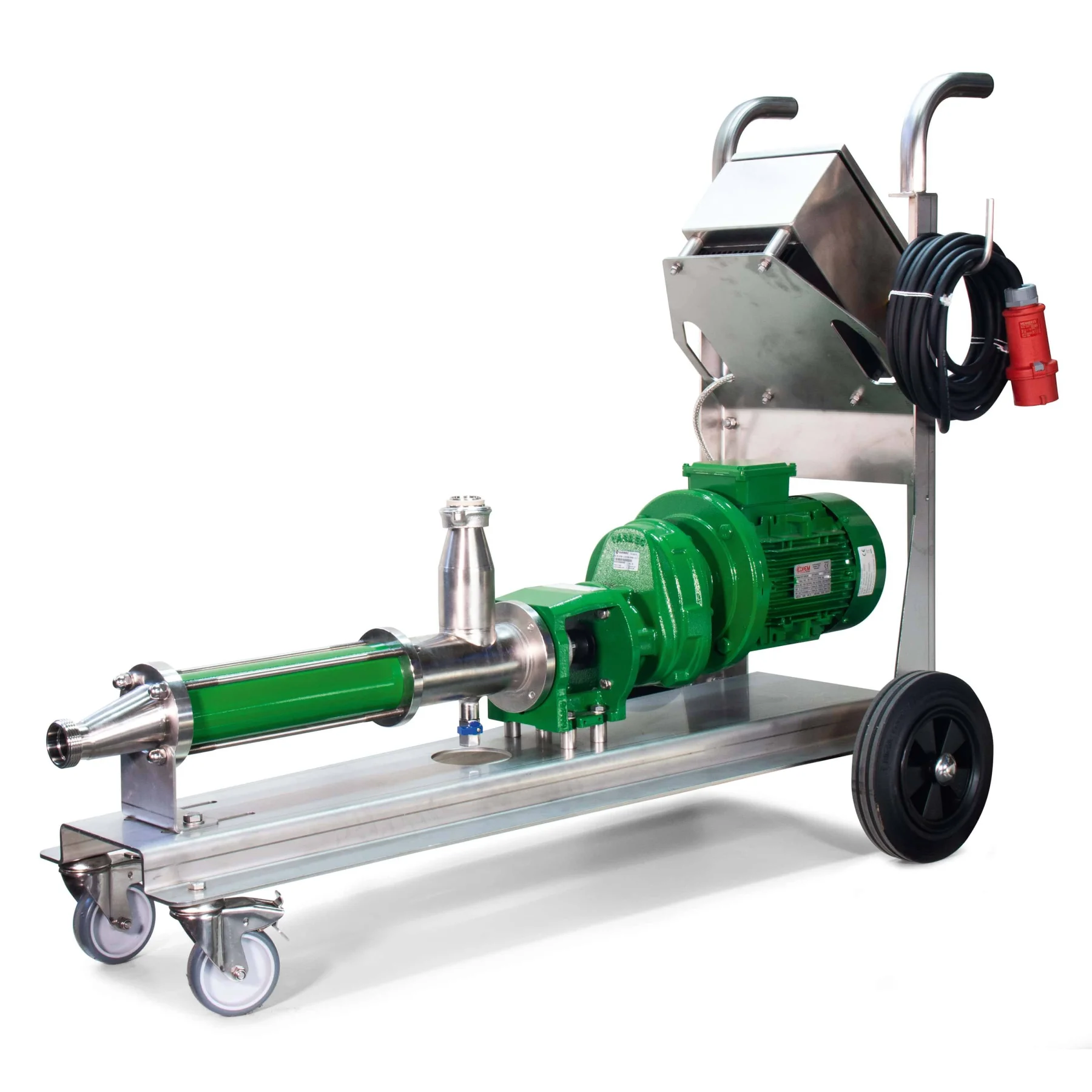

Schneider AT-FU – Excentrické šnekové čerpadlá s frekvenčným meničom

Profesionálne excentrické šnekové čerpadlá Schneider AT-FU sú určené na mimoriadne šetrné prečerpávanie muštu, vína, rmutu, ovocných štiav, ciderov, piva, destilátov, octov a ďalších potravinárskych kvapalín. Vďaka objemovému princípu čerpania umožňujú plynulý transport produktu s minimálnym prevzdušnením a veľmi dobre zvládajú aj hustejšie médiá alebo produkty s obsahom pevných častíc. Uplatnenie nachádzajú predovšetkým vo vinárstve a nápojovom priemysle, využívajú sa však aj v potravinárstve, farmaceutickom a chemickom priemysle.
Modelový rad AT-FU využíva frekvenčne riadený pohon s integrovaným frekvenčným meničom v krytí IP55, ktorý umožňuje presné nastavenie otáčok a čerpacieho výkonu v celom pracovnom rozsahu pomocou potenciometra. Plynulá regulácia výkonu zabezpečuje veľmi šetrné zaobchádzanie s produktom, znižuje opotrebenie rotora a statora a zároveň výrazne rozširuje možnosti využitia čerpadla pri rôznych technologických operáciách.
Excentrické skrutkové čerpadlá Schneider patria do skupiny objemových vretenových čerpadiel. Vyznačujú sa pulzačne bezprúdovým transportom média, vysokou samonasávacou schopnosťou až do 6 m vodného stĺpca, možnosťou reverzného chodu a veľmi dobrou vhodnosťou pre filtráciu, plnenie a ďalšie technologické procesy vyžadujúce presné dávkovanie alebo reguláciu prietoku.
Veľkou výhodou série AT-FU je možnosť prepojenia s externými senzormi a automatizáciou prevádzky. Frekvenčný menič umožňuje reguláciu čerpadla na základe údajov zo snímačov hladiny, tlaku, teploty alebo ďalších technologických veličín. K dispozícii je aj diaľkové ovládanie, rádiové ovládanie a systém Schneider VarioApp pre riadenie prostredníctvom smartfónu alebo tabletu.

6L geometria – dlhšia životnosť a nižšie opotrebenie

Schneider pri väčšine modelov AT-FU využíva modernú 6L geometriu rotora a statora. Vďaka menšiemu priemeru rotora vznikajú nižšie klzné rýchlosti medzi rotorom a statorom, čo výrazne znižuje opotrebenie čerpacích elementov a predlžuje ich životnosť. Zároveň sa zlepšuje účinnosť čerpadla a šetrnosť transportu média.

Hlavné oblasti použitia:

• Vinárstvo: Šetrné prečerpávanie muštov a ví, kvasničných kalov, napájanie kalolisov a šetrné stáčanie hotových vín na veľké vzdialenosti.

• Liehovary a pivovary: Prečerpávanie hustých ovocných rmutov (z kvasných kadí do destilačných kotlov), transport hustých pivovarských kvasníc, mladiny a tekutých odpadových produktov.

• Potravinárstvo a nápoje: Čerpanie ovocných pyré, štiav s dužinou, hustých cukrových sirupov, koncentrátov, mliečnych výrobkov či emulzií.

• Chémia a farmácia: Šetrné čerpanie tekutých mydiel, krémov, mastí, lakov, farieb a iných citlivých chemických médií.

Kovové časti:

Všetky časti, ktoré prichádzajú do styku s čerpaným médiom, sú vyrobené z kvalitnej nerezovej ocele:

• Teleso čerpadla: Vyrobené z masívnej nerezovej ocele, čo zaručuje hygienickú čistotu a odolnosť voči korózii pri častom čistení a sanitácii.

• Rotor (šnek): Srdce čerpadla, ktoré je vyrobené z vysoko kvalitnej nerezovej ocele. Vyznačuje sa presným opracovaním, aby sa minimalizovalo trenie o stator a zabezpečila vysoká efektivita čerpania.

• Podvozok (šasi): Celá konštrukcia (rám) čerpadla je vyhotovená z nerezovej ocele (VA-Fahrgestell), čo zabezpečuje stabilitu a odolnosť voči vonkajším vplyvom v náročnom pivničnom alebo priemyselnom prostredí.

Elastometrické časti (Guma / Stator)

Stator, v ktorom sa otáča rotor, je vyrobený zo špeciálnej gumovej zmesi (elastoméru), ktorá je certifikovaná pre styk s potravinami:

• Materiál statora: Používajú sa špeciálne potravinárske elastoméry, ktoré sú chemicky odolné voči vínu, muštu, ovocným kyselinám, ale aj čistiacim roztokom používaným pri sanitácii.

• Charakteristika: Materiál musí byť dostatočne pružný, aby tesne obopínal rotor a vytváral transportné komory, a zároveň dostatočne odolný voči mechanickému opotrebovaniu (oderu) od pevných častíc (napríklad šupiek hrozna alebo ovocnej dužiny).

Tesnenia a spojovacie prvky

• Mechanická upchávka: Aby sa zabránilo úniku média do motorovej časti a zabezpečila sa absolútna hygiena, čerpadlá sú vybavené vysoko kvalitnými mechanickými upchávkami (mechanical seal).

• Konektivita: Všetky armatúry a spojovacie časti čerpadla sú taktiež nerezové, aby sa dodržal štandard potravinárskej prevádzky a predišlo sa akejkoľvek kontaminácii.

Štandardná výbava

• frekvenčný menič v krytí IP55
• plynulé nastavenie výkonu potenciometrom
• motorová ochrana sledovaním menovitého prúdu
• prepínač smeru otáčania vpred/vzad
• nerezový rozvádzač
• 10 m napájací kábel s CEE konektorom
• nerezový podvozok
• vypúšťací ventil na sacom telese čerpadla

• Typ pripojenia (Šróbenia): Vývody čerpadla (sacie/výtlačné hrdlo) namontujeme presne podľa vašich prírub na hadiciach – najčastejšie vinárske šrúbenie DIN 11851 (mliarenské), prípadne Garolla, Tri-Clamp (podľa požiadavky zákazníka).

Voliteľná výbava:

• by-pass regulácia
• pružinový by-pass
• ochrana proti chodu na sucho
• elektronický tlakomer V4A s keramickou membránou
• káblové diaľkové ovládanie
• rádiové diaľkové ovládanie
• ovládanie prostredníctvom Schneider VarioApp
• pripojenie externých senzorov hladiny, tlaku alebo teploty
• prietokomer priamo načerpadle

Typy čerpadiel Excenter AT FU podľa výkonu :
