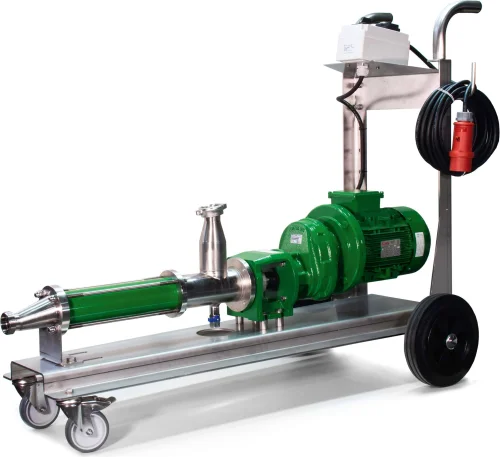

Schneider AT Typ G

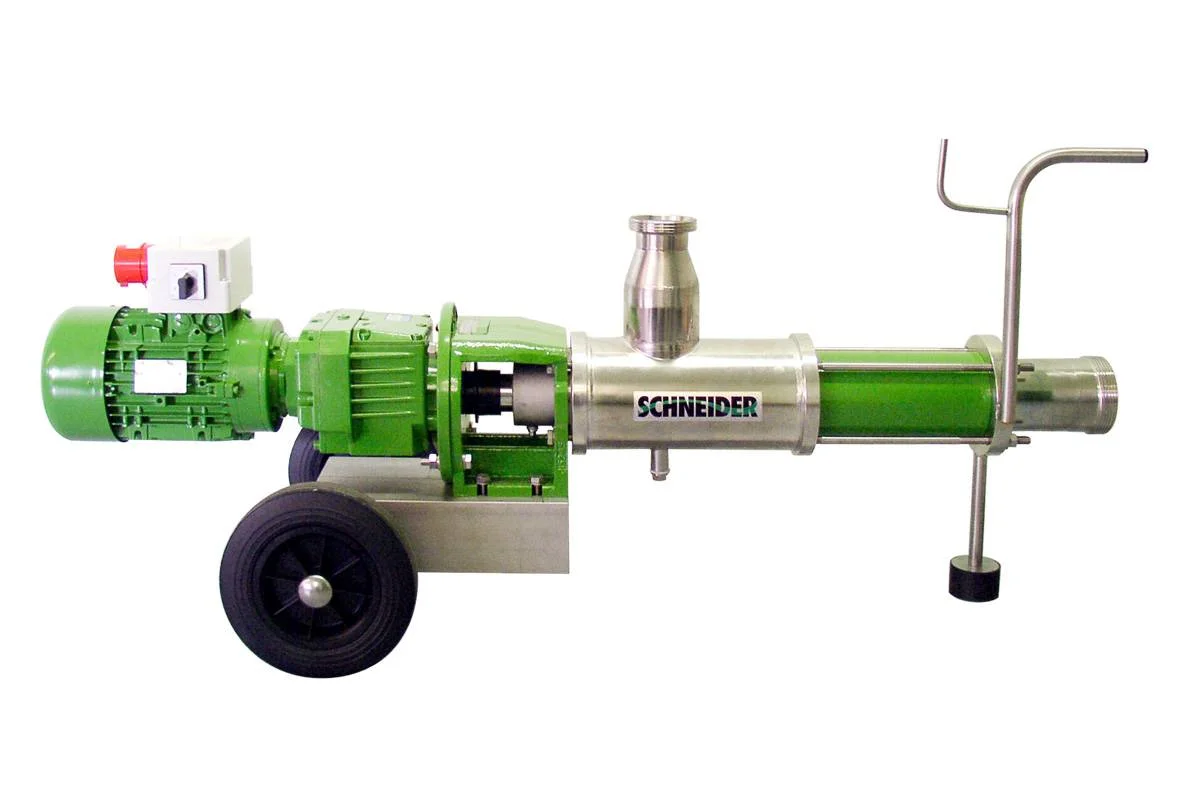

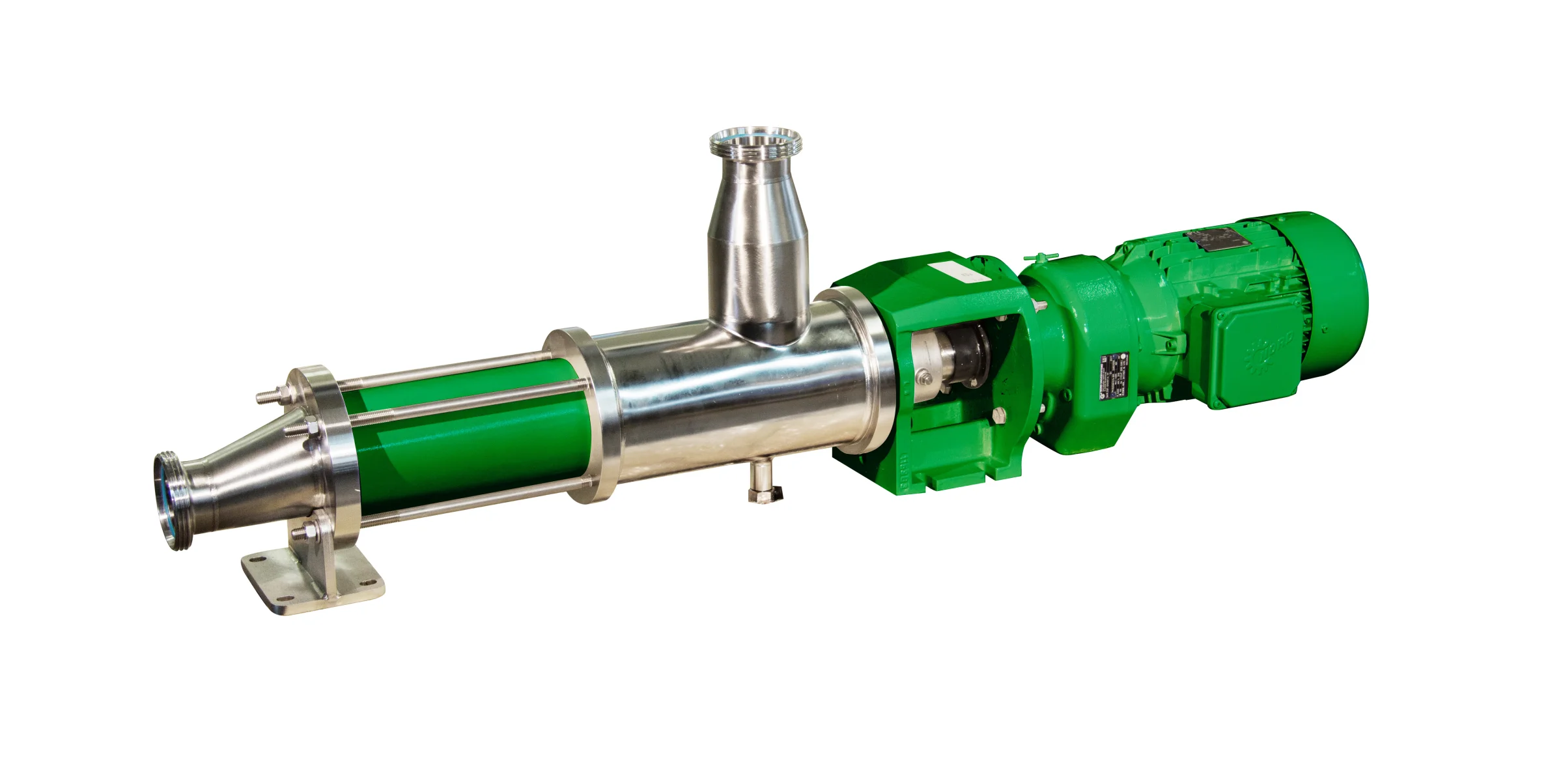

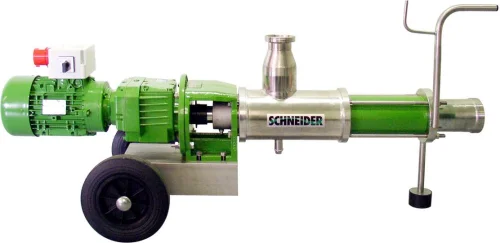

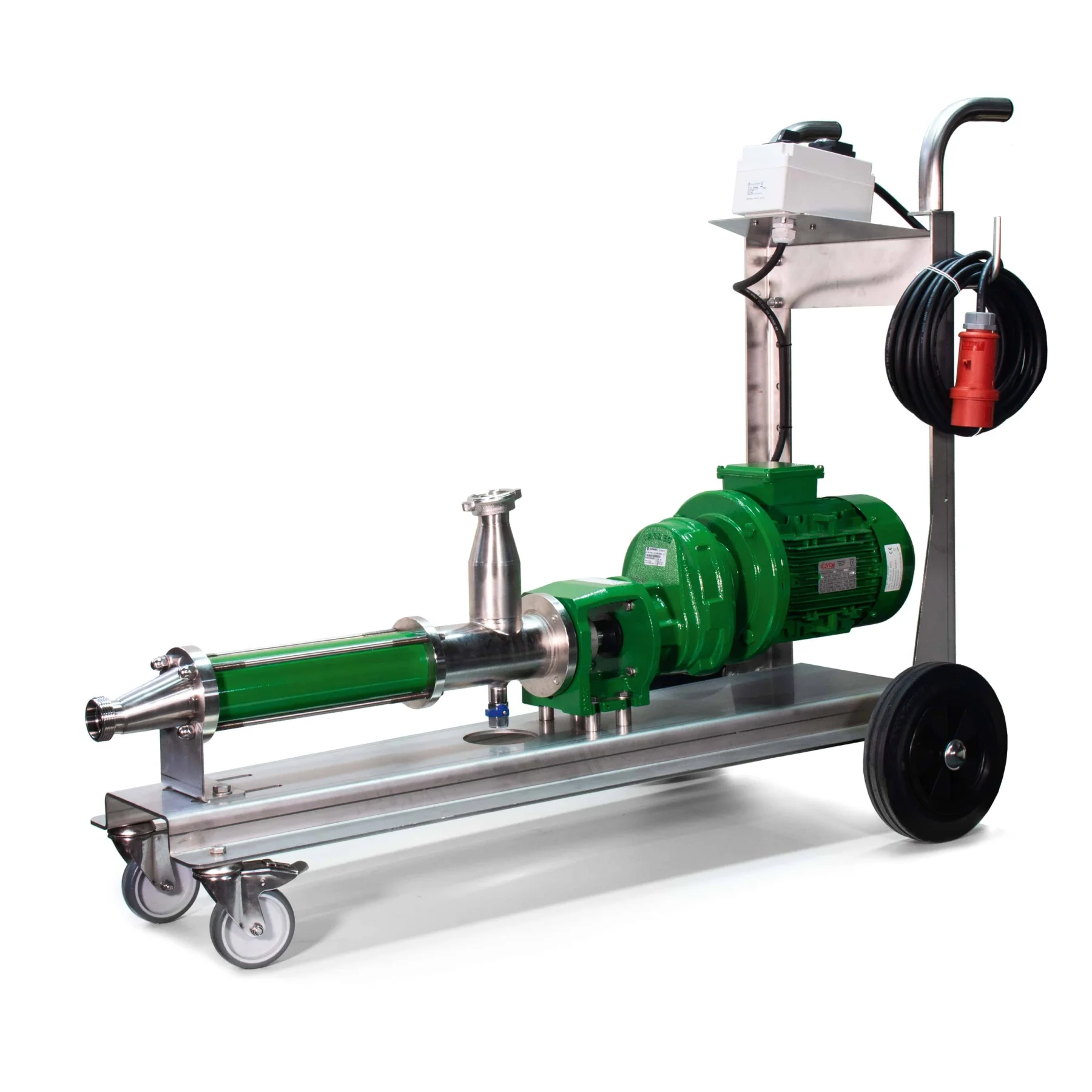

Schneider AT-G – Excentrické šnekové čerpadlá s prevodovým motorom

Profesionálne excentrické šnekové čerpadlá Schneider AT-G sú určené na šetrné prečerpávanie muštu, vína, rmutu, ovocných štiav, ciderov, piva, destilátov, octov a ďalších potravinárskych kvapalín. Vďaka objemovému princípu čerpania zabezpečujú plynulý transport produktu s minimálnym prevzdušnením a veľmi dobre zvládajú aj hustejšie médiá alebo produkty s obsahom pevných častíc. Uplatnenie nachádzajú predovšetkým vo vinárstve, nápojovom a potravinárskom priemysle, okrajovo aj vo farmaceutických a chemických aplikáciách.
Modelový rad AT-G využíva robustný prevodový motor s pevne definovanými pracovnými otáčkami. Oproti frekvenčne riadeným verziám AT-FU predstavuje jednoduchšie a mechanicky veľmi spoľahlivé riešenie pre prevádzky, ktoré nepotrebujú plynulú reguláciu výkonu, ale požadujú vysokú životnosť, stabilný chod a šetrné čerpanie produktu. Prevodový motor zároveň zabezpečuje vysoký krútiaci moment aj pri nízkych otáčkach, čo je výhodné pri čerpaní hustejších médií alebo rmutov s obsahom pevných častíc.
Veľkou výhodou série AT-G je jednoduchá konštrukcia bez frekvenčného meniča alebo mechanického variátora. To znižuje nároky na obsluhu, servis aj prevádzku a robí z radu AT-G spoľahlivé riešenie pre každodenné nasadenie vo vinárstvach, ovocinárskych prevádzkach, ciderárňach, pivovaroch a ďalších výrobách nápojov.
Oproti sérii AT-M s klasickým elektromotorom poskytuje prevodový motor výrazne vyšší krútiaci moment pri nižších otáčkach, čo zlepšuje čerpanie hustejších produktov a médií s obsahom pevných častíc. V porovnaní s modelmi AT-FU alebo AT-P neumožňuje plynulú reguláciu výkonu, ale ponúka jednoduchšiu konštrukciu, nižšie náklady na servis a veľmi vysokú prevádzkovú spoľahlivosť. Preto je séria AT-G vhodnou voľbou pre prevádzky, kde sa čerpadlo využíva prevažne v stabilnom pracovnom režime a nie je potrebná priebežná zmena výkonu.
Vďaka dvojrýchlostnému prevodovému motoru umožňuje séria AT-G prepínanie medzi dvoma pracovnými režimami. Nižší výkon je vhodný pre šetrné stáčanie, filtráciu alebo plnenie, vyšší výkon pre prečerpávanie väčších objemov muštu, vína alebo ďalších nápojov. Čerpadlo tak poskytuje vyššiu flexibilitu než klasické jednorýchlostné modely bez potreby frekvenčného meniča.

6L geometria – dlhšia životnosť a nižšie opotrebenie

Schneider pri väčšine modelov AT-FU využíva modernú 6L geometriu rotora a statora. Vďaka menšiemu priemeru rotora vznikajú nižšie klzné rýchlosti medzi rotorom a statorom, čo výrazne znižuje opotrebenie čerpacích elementov a predlžuje ich životnosť. Zároveň sa zlepšuje účinnosť čerpadla a šetrnosť transportu média.

Hlavné oblasti použitia:

• Vinárstvo: Šetrné prečerpávanie muštov a ví, kvasničných kalov, napájanie kalolisov a šetrné stáčanie hotových vín na veľké vzdialenosti.

• Liehovary a pivovary: Prečerpávanie hustých ovocných rmutov (z kvasných kadí do destilačných kotlov), transport hustých pivovarských kvasníc, mladiny a tekutých odpadových produktov.

• Potravinárstvo a nápoje: Čerpanie ovocných pyré, štiav s dužinou, hustých cukrových sirupov, koncentrátov, mliečnych výrobkov či emulzií.

• Chémia a farmácia: Šetrné čerpanie tekutých mydiel, krémov, mastí, lakov, farieb a iných citlivých chemických médií.

Kovové časti:

Všetky časti, ktoré prichádzajú do styku s čerpaným médiom, sú vyrobené z kvalitnej nerezovej ocele:

• Teleso čerpadla: Vyrobené z masívnej nerezovej ocele, čo zaručuje hygienickú čistotu a odolnosť voči korózii pri častom čistení a sanitácii.

• Rotor (šnek): Srdce čerpadla, ktoré je vyrobené z vysoko kvalitnej nerezovej ocele. Vyznačuje sa presným opracovaním, aby sa minimalizovalo trenie o stator a zabezpečila vysoká efektivita čerpania.

• Podvozok (šasi): Celá konštrukcia (rám) čerpadla je vyhotovená z nerezovej ocele (VA-Fahrgestell), čo zabezpečuje stabilitu a odolnosť voči vonkajším vplyvom v náročnom pivničnom alebo priemyselnom prostredí.

Elastometrické časti (Guma / Stator)

Stator, v ktorom sa otáča rotor, je vyrobený zo špeciálnej gumovej zmesi (elastoméru), ktorá je certifikovaná pre styk s potravinami:

• Materiál statora: Používajú sa špeciálne potravinárske elastoméry, ktoré sú chemicky odolné voči vínu, muštu, ovocným kyselinám, ale aj čistiacim roztokom používaným pri sanitácii.

• Charakteristika: Materiál musí byť dostatočne pružný, aby tesne obopínal rotor a vytváral transportné komory, a zároveň dostatočne odolný voči mechanickému opotrebovaniu (oderu) od pevných častíc (napríklad šupiek hrozna alebo ovocnej dužiny).

Tesnenia a spojovacie prvky

• Mechanická upchávka: Aby sa zabránilo úniku média do motorovej časti a zabezpečila sa absolútna hygiena, čerpadlá sú vybavené vysoko kvalitnými mechanickými upchávkami (mechanical seal).

• Konektivita: Všetky armatúry a spojovacie časti čerpadla sú taktiež nerezové, aby sa dodržal štandard potravinárskej prevádzky a predišlo sa akejkoľvek kontaminácii.

Štandardná výbava

• 2 rýchlosti prečerpávania
• motorová ochrana sledovaním menovitého prúdu
• prepínač smeru otáčania vpred/vzad
• nerezový rozvádzač
• 10 m napájací kábel s CEE konektorom
• nerezový podvozok
• vypúšťací ventil na sacom telese čerpadla

• Typ pripojenia (Šróbenia): Vývody čerpadla (sacie/výtlačné hrdlo) namontujeme presne podľa vašich prírub na hadiciach – najčastejšie vinárske šrúbenie DIN 11851 (mliarenské), prípadne Garolla, Tri-Clamp (podľa požiadavky zákazníka).

Voliteľná výbava:

• by-pass regulácia
• pružinový by-pass
• ochrana proti chodu na sucho
• elektronický tlakomer V4A s keramickou membránou
• pripojenie externých senzorov hladiny, tlaku alebo teploty
• prietokomer priamo načerpadle

Typy čerpadiel Excenter AT G podľa výkonu :
