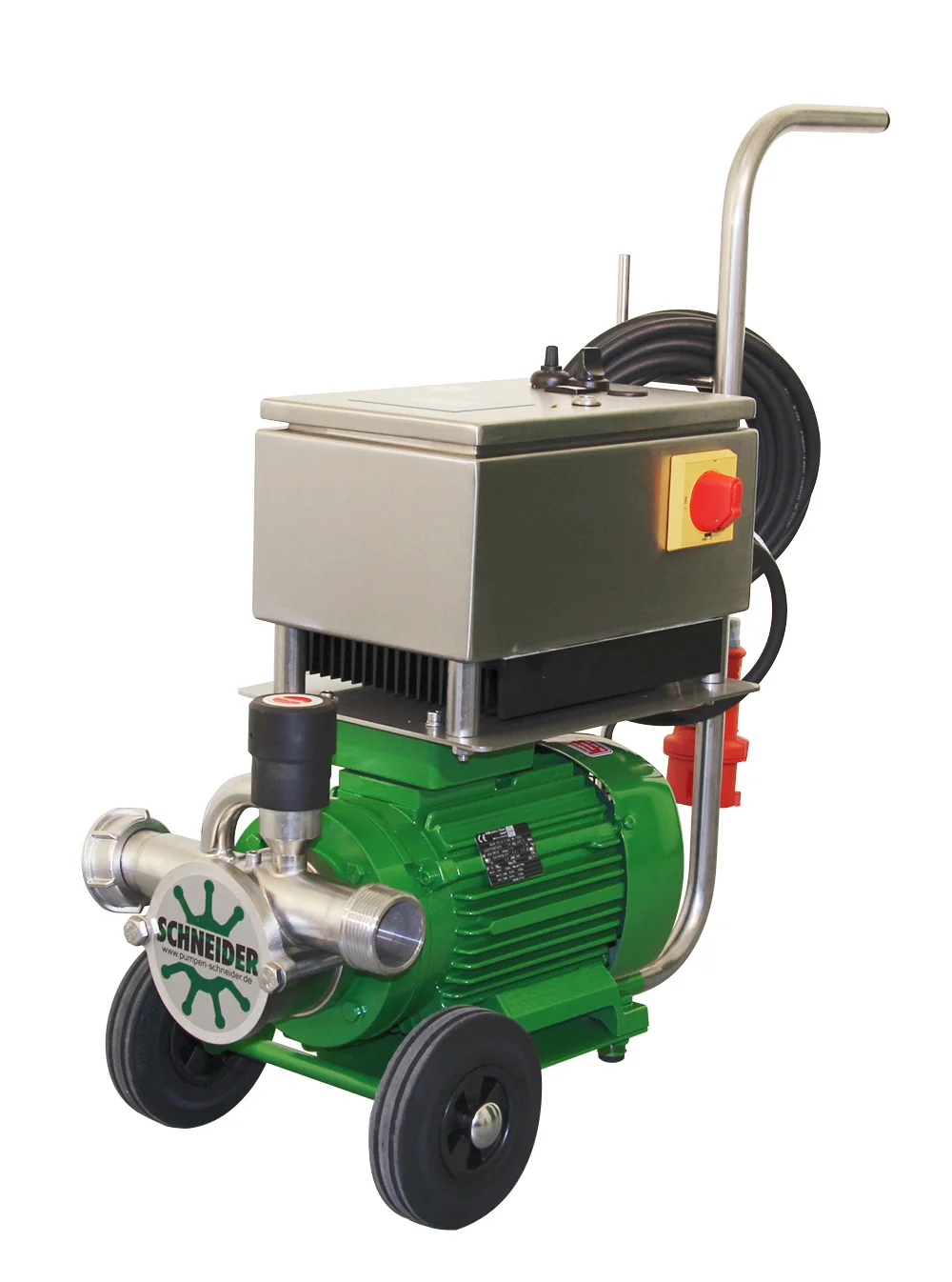

Schneider Reform B-FU s frekvenčným meničom s by-passom

Schneider Reform B-FU s frekvenčným meničom

Profesionálne impellerové čerpadlo Schneider Reform B-FU je určené na šetrné prečerpávanie kvapalín v potravinárskom, nápojovom a spracovateľskom priemysle. Najčastejšie nachádza uplatnenie vo vinárstvach pri prečerpávaní muštu, vína a kvasničných kalov, rovnako však aj pri výrobe ovocných štiav, ciderov, piva, destilátov, octov a ďalších potravinárskych produktov. Vďaka šetrnému princípu čerpania je vhodné všade tam, kde je potrebné zachovať kvalitu, štruktúru a senzorické vlastnosti prečerpávaného média.
Integrovaný frekvenčný menič umožňuje plynulú reguláciu otáčok a presné prispôsobenie výkonu aktuálnej technologickej operácii. Obsluha môže jednoducho nastaviť požadovaný prietok pri stáčaní, filtrácii, plnení alebo prečerpávaní medzi nádržami, čím sa minimalizuje mechanické zaťaženie produktu a znižuje riziko neželaného prevzdušnenia.
Modelový rad Reform B-FU predstavuje univerzálne riešenie pre prevádzky, ktoré vyžadujú kombináciu šetrného transportu média, flexibilnej regulácie výkonu a vysokej prevádzkovej spoľahlivosti. Robustná konštrukcia z nehrdzavejúcej ocele, kvalitné spracovanie a dlhoročné skúsenosti spoločnosti Schneider zaručujú dlhú životnosť zariadenia aj v náročných prevádzkových podmienkach.

Hlavné prednosti a princíp fungovania:

• Maximálna šetrnosť bez oxidácie a penenia: Čerpadlo pracuje na princípe mechanického ohýbania pružných lamiel impeleru v excentrickom telese. Tekutina je prenášaná v uzavretých komorách konštantnou rýchlosťou bez rázov, turbulencií a tlaku. Výsledkom je takmer dokonale pulsbežný (lineárny) prúd, ktorý chráni jemné štruktúry muštov, kvasničných kalov aj hotových vín pred nežiaducim prevzdušnením.

• Trocken-selbstansaugend (Samonasávanie nasucho): Čerpadlo netreba pred spustením zavodňovať. Vďaka vysokej tesnosti lamiel dokáže okamžite vytvoriť podtlak, vytlačiť vzduch zo suchej hadice a začať spoľahlivo nasávať médium aj pri premenlivých výškach hladiny.

• Obojsmerný chod (Reverzácia): Súčasťou výbavy je robustný vačkový prepínač, ktorý umožňuje okamžitú zmenu smeru čerpania (sanie/výtlak). Ideálne pri čistení potrubných trás alebo striedavom prečerpávaní medzi tankami.

• Plynulé riadenie otáčok: Zabudovaný frekvenčný menič umožňuje meniť výkon od minimálnych otáčok (napr. pre jemnú filtráciu, plnenie sudov či fliaš) až po maximálny výkon pre rýchly presun rmutu a mladých muštov.

Použité materiály a mechanická odolnosť:

Nemecká konštrukcia Made in Germany :

• Teleso čerpadla: Vyrobené z masívnej nerezovej ocele (AISI 304 / 1.4301), ktorá vykazuje extrémnu odolnosť voči korózii, kyselinám prítomným v hroznovom mušte či víne a čistiacim sanitárnym roztokom.

• Hriadeľ z jedného kusu: Hriadele čerpadla a motora sú vyrobené z jedného kusu. Vymeniteľná ochranná objímka hriadeľa zabraňuje opotrebovaniu hriadeľa čerpadla.

• Materiál impeleru: Pružné obežné koleso je vyrobené z vysoko elastických gumových zmesí certifikovaných pre potravinárstvo (FDA):

  • NBR (Nitrile Butadiene Rubber): Štandardná voľba pre potraviny, oleje a tuky.

  • EPDM (Ethylene Propylene Diene Monomer): Vynikajúca tepelná a chemická odolnosť, vhodná pre agresívnejšie sanitačné procesy a vyššie teploty.

• Tesnenie hriadeľa: Podľa náročnosti aplikácie je čerpadlo osadené buď prémiovými radiálnymi hriadeľovými tesneniami, alebo mechanickou (puzdrovou) upchávkou prispôsobenou povahe čerpaného média.

• Podvozok: Mobilné prevedenie na robustnom celonerezovom vozíku s masívnymi kolesami a integrovaným madlom pre jednoduchú manipuláciu po pivnici.

Technické limity prečerpávaného produktu:

Pre zachovanie garantovanej životnosti komponentov musia byť dodržané nasledujúce parametre:

• Viskozita: Optimálne od 1,0 do 600 mPa·s (pri 1400 ot/min). Pri osadení pomalobežným motorom zvládne hustejšie médiá až do 1000 mPa·s. (Nevhodné pre pasty, med a čisté lepidlá).

• Pevné častice: Zvládne mäkké organické pevné podiely (napr. jadierka, šupky z hrozna, kúsky ovocia) do veľkosti max. 3 mm (bez abrazívnych / brúsnych prímesí).

• Hustota kvapaliny: Maximálne 1,2 kg/dm³.

• Teplotný rozsah: Od +5 °C do +60 °C.

Voliteľné opcie a konfigurácia na želanie:

1. Mechanická regulácia pomocou By-passu (Obtoku): Čerpadlo je možné objednať s nerezovým by-passovým ventilom (manuálne nastaviteľný obtokový okruh). Ten slúži ako mechanická poistka pred pretlakom v hadiciach a umožňuje dodatočne jemne korigovať prietok priamo na hlave čerpadla.

2. Typ pripojenia (Šróbenia): Vývody čerpadla (sacie/výtlačné hrdlo) namontujeme presne podľa vašich prírub na hadiciach – najčastejšie vinárske šrúbenie DIN 11851 (mliarenské), prípadne Garolla, Tri-Clamp alebo SMS (podľa požiadavky zákazníka).

3. Vyhotovenie podvozka: Možnosť voľby medzi plne mobilným nerezovým vozíkom (štandard pre vinárstva) alebo stacionárnou verziou na nerezových pätkách pre pevnú integráciu do technologických liniek.

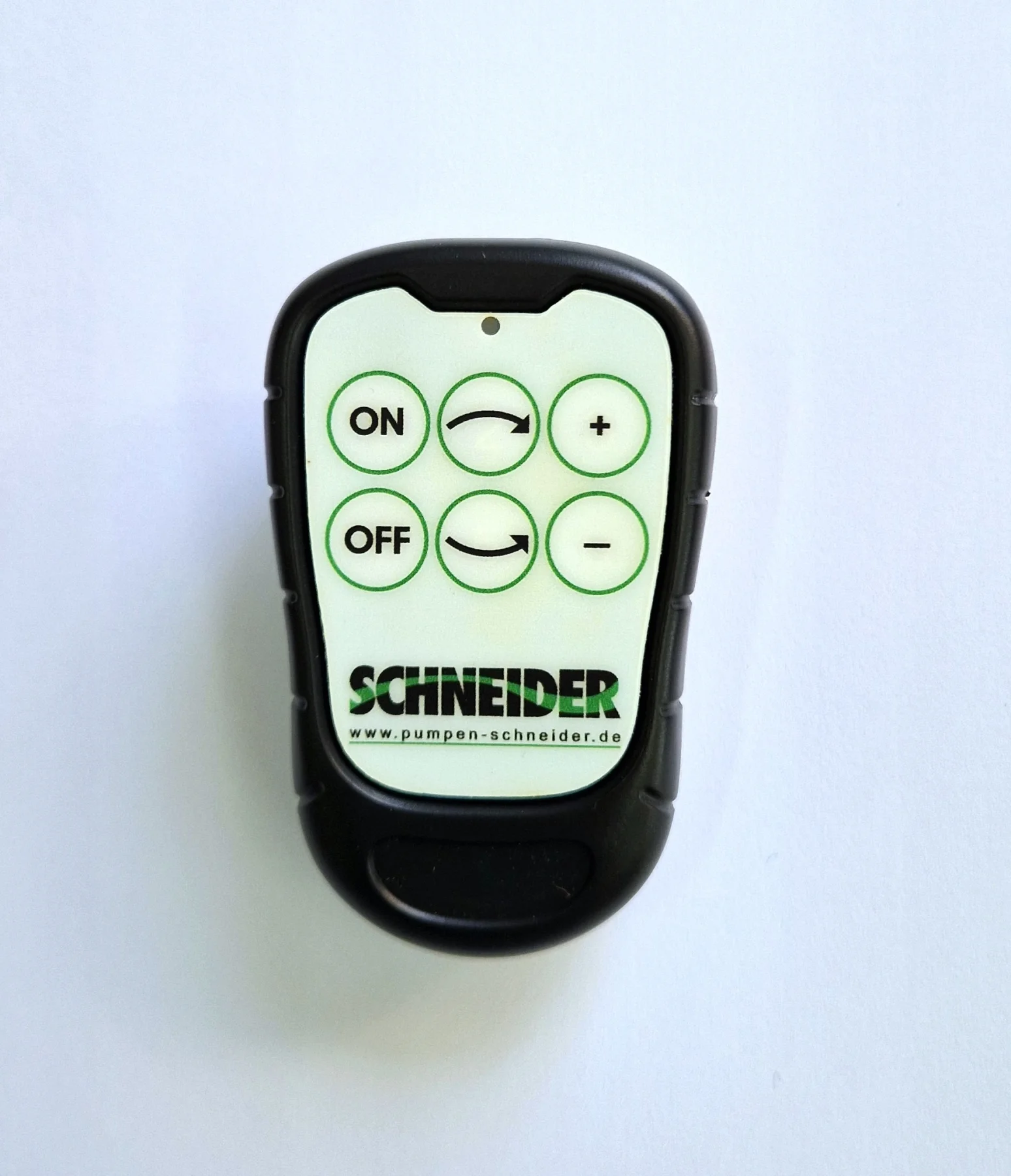

4. Diaľkové ovládanie: Vodeodolné, nárazuvzdorné diaľkové ovládanie s funkciami: Štart/Stop, regulácia rýchlosti, zmena smeru prečerpávania
5. Ochrana proti chodu nasucho: Senzor ktorý zabráni chodu naprázdno a chráni tak impeler pred spálením.
6. Elektrický manometer: Mimoriadne presný tlakomer s nerezovým telesom (V4A), keramickou membránou a vysokým stupňom ochrany voči vode (trieda ochrany IP67).

Schneider Reform B-FU s frekvenčným meničom:
