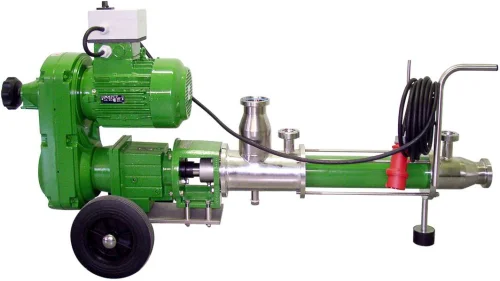

Schneider AT Typ P

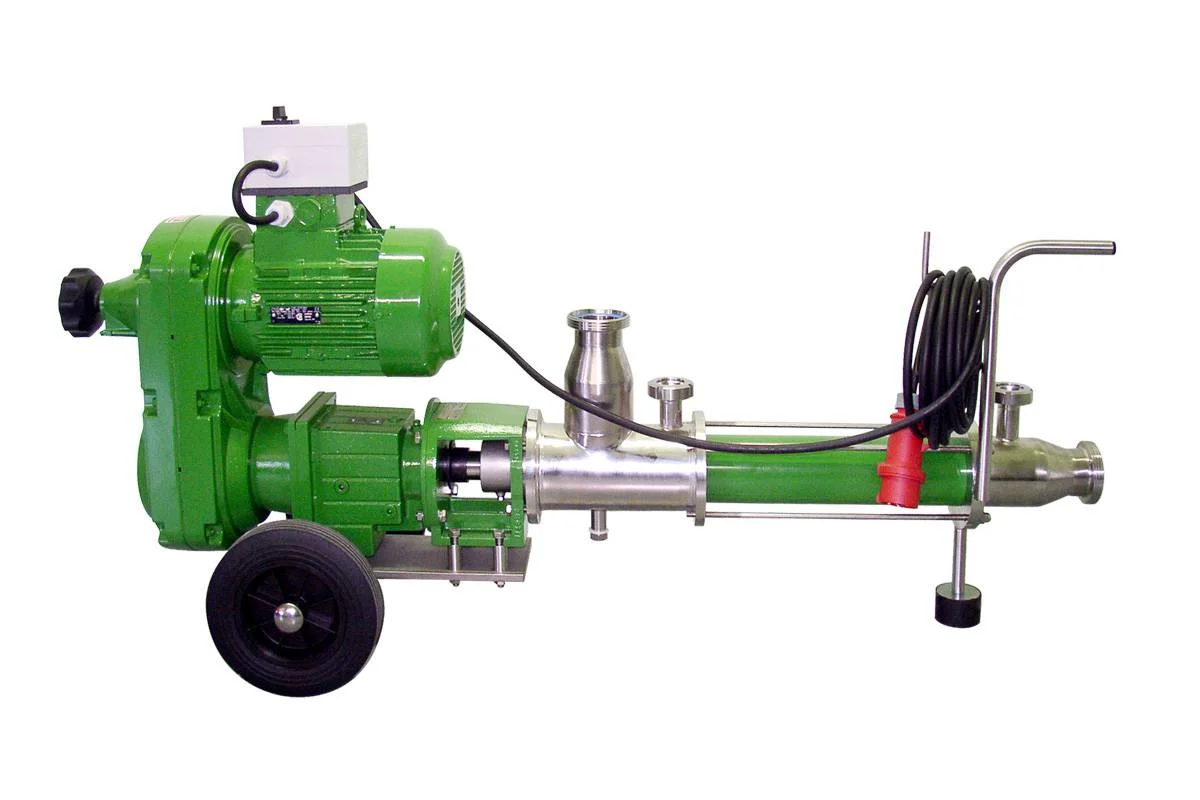

Schneider AT-P – Excentrické šnekové čerpadlá s plynulo nastaviteľnou prevodovkou

Profesionálne excentrické šnekové čerpadlá Schneider AT-P sú určené na mimoriadne šetrné prečerpávanie muštu, vína, rmutu, ovocných štiav, ciderov, piva, destilátov, octov a ďalších potravinárskych kvapalín. Vďaka objemovému princípu čerpania zabezpečujú plynulý transport produktu s minimálnym prevzdušnením a veľmi dobre zvládajú aj hustejšie médiá alebo produkty s obsahom pevných častíc. Najčastejšie nachádzajú využitie vo vinárstve, nápojovom a potravinárskom priemysle, okrajovo aj vo farmaceutických a chemických aplikáciách.
Modelový rad AT-P využíva plynulo nastaviteľnú mechanickú prevodovku s ručným ovládaním pomocou nastavovacieho kolesa. Obsluha môže presne regulovať otáčky čerpadla a tým aj prietok média v celom pracovnom rozsahu bez použitia frekvenčného meniča. Toto riešenie umožňuje veľmi jemné nastavenie výkonu podľa konkrétnej technologickej operácie a zároveň prispieva k nižšiemu opotrebeniu rotora a statora.
Veľkou výhodou série AT-P je použitie planetovej prevodovky v diferenciálnom prevedení, vďaka ktorej je možné znížiť výkon čerpadla takmer na nulový prietok. To umožňuje mimoriadne presné nastavenie čerpania pri citlivých produktoch, filtrácii, plnení alebo dávkovaní. Schneider túto sériu odporúča všade tam, kde je potrebné mimoriadne šetrné zaobchádzanie s produktom a presná regulácia výkonu v celom rozsahu otáčok.
Excentrické skrutkové čerpadlá Schneider patria do skupiny objemových vretenových čerpadiel. Vyznačujú sa pulzačne bezprúdovým transportom média, vysokou samonasávacou schopnosťou, reverzným chodom a veľmi dobrou vhodnosťou pre filtráciu, stáčanie, plnenie alebo transport citlivých produktov v nápojovom priemysle.

6L geometria – dlhšia životnosť a nižšie opotrebenie

Schneider pri väčšine modelov AT-FU využíva modernú 6L geometriu rotora a statora. Vďaka menšiemu priemeru rotora vznikajú nižšie klzné rýchlosti medzi rotorom a statorom, čo výrazne znižuje opotrebenie čerpacích elementov a predlžuje ich životnosť. Zároveň sa zlepšuje účinnosť čerpadla a šetrnosť transportu média.

Hlavné oblasti použitia:

• Vinárstvo: Šetrné prečerpávanie muštov a ví, kvasničných kalov, napájanie kalolisov a šetrné stáčanie hotových vín na veľké vzdialenosti.

• Liehovary a pivovary: Prečerpávanie hustých ovocných rmutov (z kvasných kadí do destilačných kotlov), transport hustých pivovarských kvasníc, mladiny a tekutých odpadových produktov.

• Potravinárstvo a nápoje: Čerpanie ovocných pyré, štiav s dužinou, hustých cukrových sirupov, koncentrátov, mliečnych výrobkov či emulzií.

• Chémia a farmácia: Šetrné čerpanie tekutých mydiel, krémov, mastí, lakov, farieb a iných citlivých chemických médií.

Kovové časti:

Všetky časti, ktoré prichádzajú do styku s čerpaným médiom, sú vyrobené z kvalitnej nerezovej ocele:

• Teleso čerpadla: Vyrobené z masívnej nerezovej ocele, čo zaručuje hygienickú čistotu a odolnosť voči korózii pri častom čistení a sanitácii.

• Rotor (šnek): Srdce čerpadla, ktoré je vyrobené z vysoko kvalitnej nerezovej ocele. Vyznačuje sa presným opracovaním, aby sa minimalizovalo trenie o stator a zabezpečila vysoká efektivita čerpania.

• Podvozok (šasi): Celá konštrukcia (rám) čerpadla je vyhotovená z nerezovej ocele (VA-Fahrgestell), čo zabezpečuje stabilitu a odolnosť voči vonkajším vplyvom v náročnom pivničnom alebo priemyselnom prostredí.

Elastometrické časti (Guma / Stator)

Stator, v ktorom sa otáča rotor, je vyrobený zo špeciálnej gumovej zmesi (elastoméru), ktorá je certifikovaná pre styk s potravinami:

• Materiál statora: Používajú sa špeciálne potravinárske elastoméry, ktoré sú chemicky odolné voči vínu, muštu, ovocným kyselinám, ale aj čistiacim roztokom používaným pri sanitácii.

• Charakteristika: Materiál musí byť dostatočne pružný, aby tesne obopínal rotor a vytváral transportné komory, a zároveň dostatočne odolný voči mechanickému opotrebovaniu (oderu) od pevných častíc (napríklad šupiek hrozna alebo ovocnej dužiny).

Tesnenia a spojovacie prvky

• Mechanická upchávka: Aby sa zabránilo úniku média do motorovej časti a zabezpečila sa absolútna hygiena, čerpadlá sú vybavené vysoko kvalitnými mechanickými upchávkami (mechanical seal).

• Konektivita: Všetky armatúry a spojovacie časti čerpadla sú taktiež nerezové, aby sa dodržal štandard potravinárskej prevádzky a predišlo sa akejkoľvek kontaminácii.

Štandardná výbava

• plynulo nastaviteľná mechanická prevodovka
• ručné nastavovanie výkonu ovládacím kolesom
• planetová prevodovka v diferenciálnom prevedení
• motorový ochranný reverzačný prepínač
• nerezový podvozok
• vypúšťací ventil na sacom telese čerpadla
• robustný kĺbový mechanizmus
• mechanická upchávka SiC/SiC

• Typ pripojenia (Šróbenia): Vývody čerpadla (sacie/výtlačné hrdlo) namontujeme presne podľa vašich prírub na hadiciach – najčastejšie vinárske šrúbenie DIN 11851 (mliarenské), prípadne Garolla, Tri-Clamp (podľa požiadavky zákazníka).

Voliteľná výbava:

• by-pass regulácia
• pružinový by-pass
• ochrana proti chodu na sucho
• elektronický tlakomer V4A s keramickou membránou
• pripojenie externých senzorov hladiny, tlaku alebo teploty
• prietokomer priamo načerpadle
